主要特點：
◆品種齊全。可與1151同類產品進行互換
◆精度高。穩定性好
◆固體化結構，抗沖擊。抗振動
◆專業殼體結構。全天候使用
◆量程和零位外部連續調節
◆正遷移可達500％。負遷移可達600％
◆阻尼可調
1151系列電容差壓變送器配套安裝，用于從引壓點將信號引入1151系列差壓變送器正、負測量室，使引壓點與測量室接通或斷開。通過法蘭與變送器直接連接。
由高低壓閥、平衡閥及兩個校驗（排污）閥組合為一體，與變送器配套安裝，導通或斷開測量點，并可隨時進行儀表在線檢查、校核、標定或排污；印洗。進口為Φ14接管焊接安裝，可固定與箱璧。FDF5-12 1151型五閥組的出口直接與變送器相連。
技術參數：
輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)
負載特性：
電源影響：<0.005%/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.2%，±0.25%，±0.5%
（標配精度為±0.5%，若選擇其他精度請在訂貨
選型時注明。）
遷移特性：最大正遷移量500%
最大負遷移量600%
注：① 負遷移量的絕對值，不大于一個工程大氣壓。
② 遷移后的上限或下限絕對值，均不應超過最大測量范圍的上限值。
③ 差壓流量變送器遷移會破壞開方特性，故不能進行遷移。
④ 絕對壓力變送器不能進行負遷移。
阻 尼：通常可在0.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
專業類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：DP類零位誤差：對于14MPa，±0.1%最大量程限值或±0.25%最大量程限值（量程代號為3），在管道壓力下通過調零給予校正。
HP類零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：電流表 標尺長44.5mm 精度±2%
液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來消除。
重 量：5.4Kg（不包括附件）

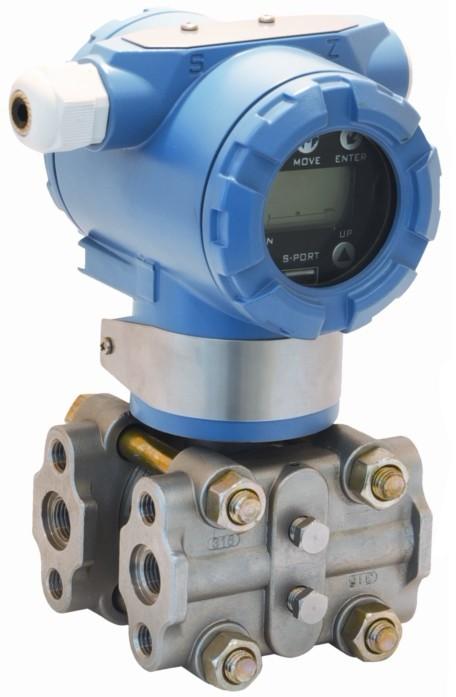

1151型變送器具有非常豐富的品種，這些品種可以精確地測量微差壓至大差壓、低壓力至高壓力、液位、真空度和比重。配合節流裝置還可以測量流量，不采用開方器。
法蘭式液位變送器，有平法蘭和插入式法蘭；安裝法蘭有3”和4”、150”（工作壓力為1.89Mpa）和300”（工作壓力為4.95Mpa）四種組合可供用戶選用。接液材料除316不銹鋼之外，還有哈氏合金、蒙耐爾和鉭，可使用于腐蝕性介質中。
采用金屬密封的δ室作為感測元件，使變送器消除機械方式傳遞力時抗沖擊和振動差的問題；消除外部應力和扭矩引起的誤差，保證變送器具有較高的穩定性能，同時減小靜壓（13.79Mpa～31.0Mpa）引起的誤差；由于各品種采用大致相同外型尺寸的δ室，使1151整個系列從測量0.12Kpa的微差壓型到測量41.37Mpa的壓力型，都具有大致相同的外型和重量。
